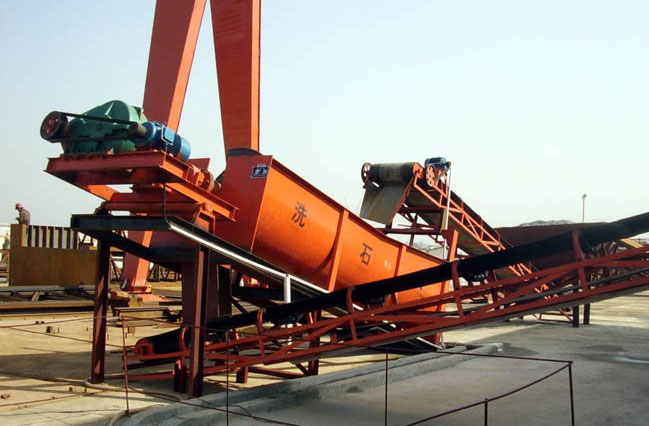

螺旋洗石机
发布时间:2021-03-31 浏览
【螺旋长度】:6000mm-7500mm
【处理能力】: 20-200  t/h
【应用范围】:主要用于砂类产品的去除杂质(如粉尘)的机器,因较多是用水洗的方法,故称为洗石机。
      螺旋洗砂机是洗砂机的一种,主要通过设备内的螺旋装置对砂石料进行搅拌,从而使砂石料中的泥土与水进行混合,从设备上的流口排出,而砂石料则在螺旋装置的作用下被逐步筛选,从顶端的出料口排出,从而实现了砂石料的清洗筛选效果。
      螺旋洗砂机适用于冶金、建材、水电等行业的洗选、分级、除杂等作业,用于细粒度和粗粒度物料的洗选作业。对建筑用砂、筑路用砂石犹为适宜。螺旋砂石洗选机功率消耗小、洗净度高。密封结构好、全封闭传动装置、可调式堰板,确保了产品效高、耐用、清洗、脱水效果好、细粒产品保持稳定等特点。
螺旋洗砂机结构特点:
1、螺旋洗砂机经过不断改进之后结构简单,运行稳定。
2、设备的轴承和水、物料分开,避免机器过早因污染生锈而引发的损坏现象。
3、该系列洗砂设备适应能力强,适用于各种各样的工作环境。
4、所洗物料流失少、选洗效率高,可完全满足高等级用料的要求。
5、使用寿命比较长,易损件更耐用。
6、维修次数少,因此可大大降低成本,提高用户使用效率。

螺旋洗砂机工作原理:

      螺旋洗砂机转子采用中心结构,设备的螺旋叶片安装在中心轴上,由减速器连接到中心轴上进行工作。在工作状态下,螺旋洗砂机借助固体颗粒的比重和大小不同,因而在液体中沉降的速度不同的原理,从而实现细矿粒浮游在水中成溢流出,粗矿粒沉于槽底,由螺旋推向上部排出进行机械分级和物料清洗。
螺旋洗砂机选用范围:
      洗砂机从使用的的角度来看分为两种,一种是洗沙系统,这是广义上的洗砂机,适用范围比较广泛;另一种就是我们平常所说的配套制砂机使用的洗砂机,在实际使用中就有所限制。广义上的洗砂机就是所说的洗沙系统不仅可以用在制砂机上,而且还广泛应用于对河沙、地砂、风化砂等所含有的泥土、石块等杂质的清洗工作,洗出来的沙俗称“水洗沙”。广泛应用于砂场、搅拌站和各种重点工程中。
螺旋洗砂机对比区别:
      螺旋洗石机用于建筑工地、砂石厂、预制厂及水电工地大量用砂石的脱泥、筛选作业,也可用于矿石选别作业。能有效处理0-30mm以内的物料,可把物料上的泥土、灰粉,分洗成清洁的物料。本机结构简单,维修容易,洗选效率高等优点。螺旋洗砂机又分为双螺旋和单螺旋。 双螺旋洗石机相比于单螺旋洗沙机具有效率高,产量大等特点,能处理0-30mm以内的物料。
双螺旋洗矿机结构简单,维修容易,洗选效率高等特点。
      双螺旋洗石机机器转子采用中心结构,螺旋叶片安装在中心轴上,有减速机连接到中心轴上进行工作。借助固体颗粒的比重不同,因而在液体中沉降得速度不同的原理,进行机械分机的一种矿石清洗设备.
螺旋洗砂机安装:
      机器的安装调整与运转本机由制造厂装配,并经过空车试验合格后成台供应,用户收货后应仔细检查。以便及时发现和排除在运输途中可能带来的问题,机器在安装,调整和运转时应注意:
1、 由于本机扭据大,故建议将机器安装在混凝土基础上,基础上安有预埋焊件以便安装时焊接,基础深度和面积按土质条件单独计算,建议基础重量大致为机器重量的3倍,机器安装尺寸参阅基础图。
2、安装到位后,应检查减速机大小齿轮是否移位,水箱与大轮斗间隙是否一致,调整好后将机器固定焊在基础上。
3、应加注润滑油,调整油面高度,一般取轴中心以下50%为宜。
4、机器安装和调整妥后,进行试运转,空载试车应达到:
1) 连续运转2小时:
2) 所有坚固件应牢固,无松动现象;
3) 减速机、齿轮箱无不正常的响声。
5、 负载试车除达到空载试车要求外,还应满足以下要求:
1) 给料时,不能使物料强烈冲击水箱,不许偏载加料和堆满水箱,以免损坏轮斗和机体。
2) 给料的大料度就符合设计规定。

单螺旋式洗石机技术参数:

规格型号
XS0745
XS1054
XS1254
XS1554
螺旋直径
750
1000
1200
1500
螺旋长度
4500
5400
5400
5400
螺旋转速
18
18
16
16
产量(t/h)
30-40
40-60
60-80
80-100
配套电机
7.5
11
15
22
外形
尺寸
长(m)
6.6
7.5
7.6
7.6
宽(m)
0.8
1.25
1.44
1.85
高(m)
1.4
2.2
2.2
2.2

双螺旋式洗石机技术参数:

规格型号
XS1500
XS2000
XS2400
XS3000
螺旋直径(mm)
750x2
1000x2
1200x2
1500x2
长度(mm)
4500
5400
5400
5400
螺旋转速(r/min)
18
18
16
16
产量(t/h)
60-80
80-120
120-160
160-200
配套电机(kw)
7.5x2
11x2
15x2
22x2
外形
尺寸
长(m)
6.6
7.5
7.6
7.6
宽(m)
1.75
3
3.2
3.7
高(m)
1.4
2
2.2
2.2
